آموزش تبدیل منبع تغذیه ATX کامپیوتر به منبع تغذیه آزمایشگاه الکترونیک

Mohsen Shahabi بازدید : 542 دوشنبه 30 آذر 1394 نظرات (2)

آموزش تبدیل منبع تغذیه ATX کامپیوتر به منبع تغذیه آزمایشگاه الکترونیک




برای استفاده از همه امکانات وبسایت مهندسی برق و الکترونیک دانشگاه آزاد جهرم لازم است وارد حساب کاربری خود شوید .در این صفحه می توانید توسط نام کاربری و گذرواژه ای که هنگام ثبت نام انتخاب کرده اید وارد شوید . اگر عضو نشده اید همین الان ثبت نام کنید



منبع تغذیه یکی از نیازهای اساسی هر آزمایشگاه الکترونیک می باشد . در کاربرد های خانگی بیشتر ولتاژ های 5 و 3.3 مورد نیاز می باشد و البته در مواردی هم 12 که منبع تغذیه یا همان پاور کامپیوتر همه این ولتاژ ها را تامین می کند  در این ساعت از میکرو دیزاینرمی خواهیم آموزش تبدیل منبع تغذیه ATX کامپیوتر به منبع تغذیه آزمایشگاه الکترونیک را یاد بدهیم . با ما باشید.

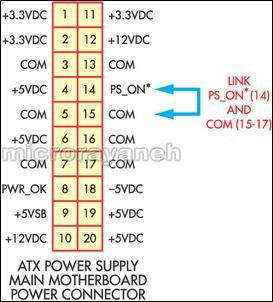

قبل از هر چیز به رنگ بندی سیم های پاور دقت کنید در شکل زیر رنگ های سیم ها برای مدل بیست پین نشان داده شده است .






خب سیاه ها که همگی زمین مشترک هستن و همشونو بهم وصل کنید و به عنوان زمین مدار استفاده می کنیم.

خب سیم های  5+ ، 12+ ، 3.3+ ، 3.3- ، 5-، 12- معلوم هستن .

خروجی های همنام را برای جریان دهی بشتر می توان موازی کرد .

5VSB + همیشه و وقتی که منبع خاموش هست هم یک ولتاژ 5 ولت با قابلیت جریان دهی کم دارد . و سیم ps_on معمولا با یک مقاوت پول آپ به این سیم متصل است.

ps_on  چون پول آپ است برای روشن کردن منبع باید این سیم را به یکی از مشترک ها وصل کرد.

سیم 3.3V sens هم برای نمونه برداری از ولتاژ 3.3 ولت در بارهای مختلف می باشد .



dummy load

یک  مقاومت کم اهم پر وات !  این مقاومت یک مصرف کننده الکی هستکه به ولتاژ ۵ ولت متصل می‌شود.چون در بعضی از پاور‌ها اگر یک مصرف کننده وجود نداشته باشد پاور بعد از مدتی خاموش می‌شود

خب حالا که با سیم ها آشنا شدیم بریم یدونه منبع تغذیه مدل ATX کامپیوتر بگیریم و تبدیل کنیم به منبع تغذیه آزمایشگاهی !
